Pneumatiniai griebtuvai: viskas procesams automatizuoti

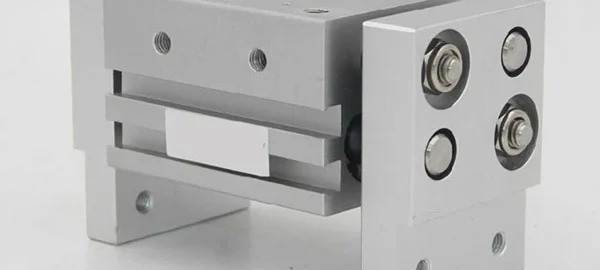

Iliustracija / nuotrauka: iš viešų šaltinių

Šiame straipsnyje aptarsime, kas yra pneumatiniai griebtuvai, jų konstrukcijos ypatumus, privalumus ir taikymo sritis.

Pneumatiniai griebtuvai: patikimas sprendimas pramoninių procesų automatizavimui

Straipsnio turinys

1. Pneumatinių griebtuvų vaidmuo automatizavime.
2. Pneumatinių griebtuvų tipai ir jų savybės.
3. Pneumatinių griebtuvų privalumai.
4. Asmeninė patirtis: kaip integravome MH griebtuvus į gamybos liniją.
5. Kur naudojami pneumatiniai griebtuvai.
6. Pneumatinių griebtuvų konstrukcija.
7. Vizualizacija: pneumatinių ir elektrinių griebtuvų palyginimas.
8. Darbo patarimai.
9. Išvados.

Pneumatinių griebtuvų vaidmuo automatizavime

Pramonės procesai šiandien neįsivaizduojami be automatizacijos ir robotizacijos. Pneumatiniai griebtuvai yra vienas iš pagrindinių komponentų, užtikrinančių tikslias, veiksmingas ir stabilias operacijas. Šie kompaktiški įrenginiai, varomi suslėgtu oru, leidžia griebti, laikyti ir judinti įvairių formų ir svorio objektus. Šiame straipsnyje apžvelgsime, kas yra pneumatiniai griebtuvai, jų konstrukcijos ypatumus, privalumus ir taikymo sritis.

Pneumatinių griebtuvų tipai ir jų savybės

Rinkoje yra daugybė pneumatinių griebtuvų modelių, kurie skiriasi savo forma, suėmimo būdu ir konstrukcija. Pagrindiniai tipai yra šie:

• Kampiniai griebtuvai (AGK, AGP, MH, MGA, MHM serijos) yra universalus sprendimas, skirtas darbui su įvairios formos detalėmis. MH modeliai gali būti su 16, 20, 32 ir 50 mm skersmens viengubais ir dvigubais žandikauliais. Suėmimo jėga gali siekti iki 60 kg, esant 6 barų slėgiui.
• Lygiagretieji griebtuvai (AGR, MGP, PSH serijos) – skirti tiksliam ir stabiliam objektų laikymui transportuojant ir montuojant.
• Griebtuvai su pailgintais pirštais (PSF serija) – skirti mažoms arba sunkiai pasiekiamoms detalėms suimti.

Kiekviena iš serijų turi savo ypatybes, kurios pritaikomos konkrečioms reikmėms. Pavyzdžiui, AGP serija suteikia 180° žandikaulių atidarymo kampą, kuris labai svarbus siauroms erdvėms arba nestandartinei detalių orientacijai.

Pneumatinių griebtuvų privalumai

Pneumatiniai griebtuvai turi nemažai privalumų, dėl kurių jie idealiai tinka naudoti pramoninėje aplinkoje:

Asmeninė patirtis: kaip integravome MH griebtuvus į gamybos liniją

Baldų įmonėje įdiegėme MH pneumatinių kampinių griebtuvų seriją, kurios modelis yra 32 mm skersmens. Tikslas – automatizuoti medinių plokščių padavimo ir krovimo procesą. Anksčiau šis veiksmas buvo atliekamas rankiniu būdu, o tai užtrukdavo iki 9 sekundžių vienai operacijai atlikti. Įdiegus MH pneumatinius griebtuvus:

• Operacijos laikas sutrumpėjo iki 3,2 sekundės.
• Našumas padidėjo 41 %.
• Detalių orientacijos paklaidos sumažėjo beveik iki nulio.

Dėl suderinamumo su BSPT ir galimybės dirbti su nestandartinės formos detalėmis (plokštėmis, velenais, įvorėmis) MH griebtuvai yra universalus sprendimas.

Kur naudojami pneumatiniai griebtuvai

Pramoniniai pneumatiniai griebtuvai naudojami įvairiose pramonės šakose:

• Mechanikos inžinerija – judančioms dalims surinkimo linijoje.
• Logistika ir sandėliavimas – dėžių, pakuočių, padėklų suėmimas.
• Medienos apdirbimo ir baldų pramonė – ruošinių padavimas.
• Stiklo ir gumos gamyba – darbas su trapiomis ir elastingomis medžiagomis.
• Pick & amp; Place automatinės linijos – tikslus komponentų išdėstymas.

Ypač svarbus yra suėmimo antgalių pritaikomumas – priklausomai nuo užduoties, galima atlikti tiek vidinį, tiek išorinį komponento suėmimą.

Pneumatinio griebtuvo konstrukcija

Nepaisant išorinio paprastumo, pneumatinį griebtuvą sudaro šie pagrindiniai blokai:

• Pavaros blokas – yra atsakingas už suspausto oro tiekimą.
• Kinetinis įrenginys – paverčia energiją į žandikaulio judesį.
• Vykdomasis padalinys – užtikrina faktinį suėmimo procesą.
• Matavimo vienetas – parametrų stebėjimas (slėgis, eiga, jėga).
• Valdymo blokas – koordinuoja atidarymą/uždarymą, integruojamas į automatikos sistemą.

Vizualizacija: pneumatinių ir elektrinių griebtuvų palyginimas

Darbo patarimai

• Visada stebėkite darbinį slėgį – daugumos modelių optimalus slėgis yra 6 barai.
• Neleiskite patekti dulkėms ar kondensatui – naudokite filtrus ir džiovintuvus.
• Patikrinkite suėmimo antgalių vientisumą – ypač kai dirbate su aštriomis ar abrazyvinėmis dalimis.
• Jei reikia perkelti trapius objektus, naudokite lanksčias pagalvėles arba vakuuminius siurbtukus.

Išvada

Pneumatiniai griebtuvai yra patikimas sprendimas įmonėms, siekiančioms padidinti produktyvumą, sutrumpinti operacijų laiką ir sumažinti žmogaus dalyvavimą atliekant įprastas užduotis. Dėl plataus modelių asortimento ir lanksčios konstrukcijos jie tinka įvairioms aplinkoms.

Norite automatizuoti savo gamybos procesą? Susisiekite su mumis – mes galime rasti tinkamą griebtuvą jūsų programai!
